Ce mois-ci, on répare une boite musicale !

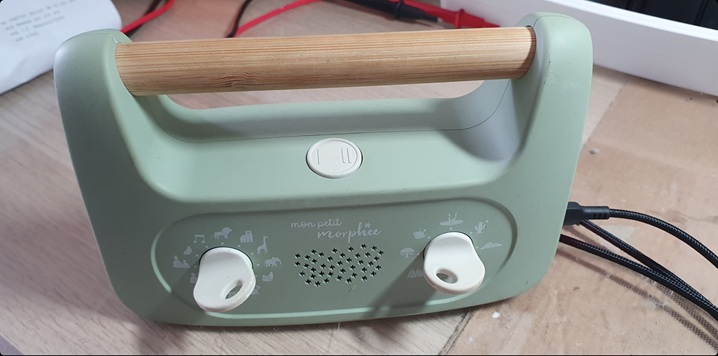

C’est l’histoire d’une boîte musicale qui était en sommeil…
Le comble quand on s’appelle « Le petit Morphée » !

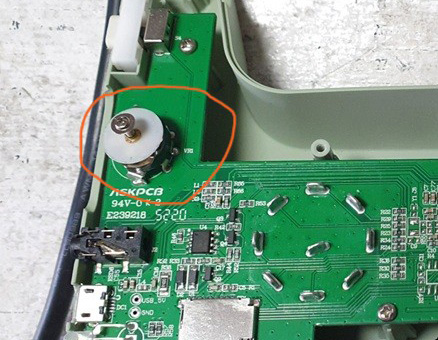

Le bouton latéral, qui permet la marche/arrêt ainsi que le réglage du volume, est cassé.
Il s’agit d’un composant très compact. Sous cette forme, on le trouve chez des fournisseurs pour l’industrie, avec des quantités minimales de commande de plusieurs centaines de pièces… Or, nous n’en voulons qu’un seul !
Après pas mal de recherches, nous avons trouvé un composant « grand public », disponible dans un petit magasin d’électronique de proximité.

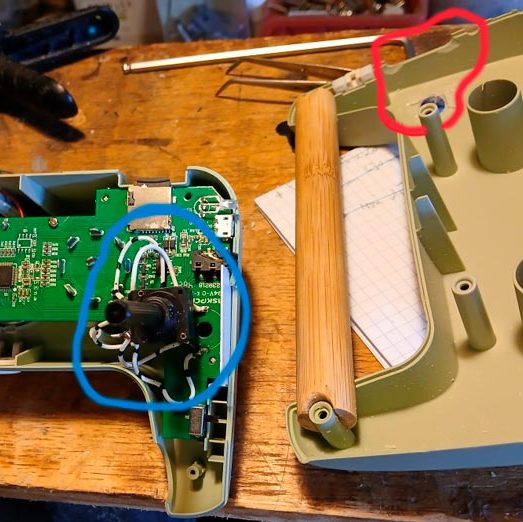

Bien sûr, il est plus encombrant que la version d’origine (voir cercle bleu). Il faut donc usiner l’intérieur du boîtier pour lui faire de la place, et prévoir un perçage pour la tige de commande (voir cercle rouge).

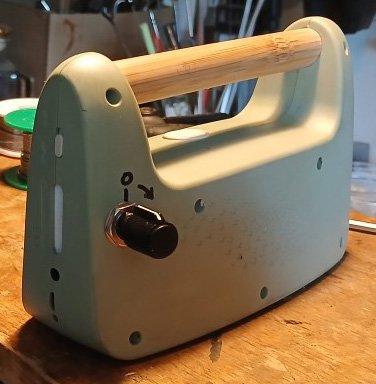

On remonte ensuite l’ensemble en obturant l’ancien passage de la molette, en coupant la tige de rotation du potentiomètre, puis en installant un joli bouton type radio à l’ancienne, avec son repère 0.
Au passage, réparation d’un fil interne d’alimentation qui était coupé !
Je n’en ai pas perdu mon sommeil… en espérant que cette boîte vous aidera à retrouver le vôtre !
